卡特彼勒發動機EG.3P執行器技術說明

22攝氏度 (72 華氏度) 冷啟動額定作用力（最小扭矩 ）....…………………………………….........6.7Nm(5Ib ft)

85攝氏度 (185華氏度) 熱啟動額定作用力（最小扭矩 ）....…………………………………….........1.6Nm(1Ib ft)

22攝氏度 (72 華氏度) 冷啟動油壓（最小扭矩 ）....…………………………....................2385kpa(346psi)

85攝氏度 (185華氏度) 熱啟動油壓（最小扭矩 ）.............……………………………...........800kpa(116psi)

輸出軸的輸出范圍..........…………………...............42degrees

輸出軸的輸出范圍 @20 mA.........................2.5±0.5 degrees

輸出軸的輸出范圍 @160 mA......................38.5±3.0 degrees

線圈電流...................………………………....從20到60mA

線圈電阻.......................…………………從31.8到41.6ohms

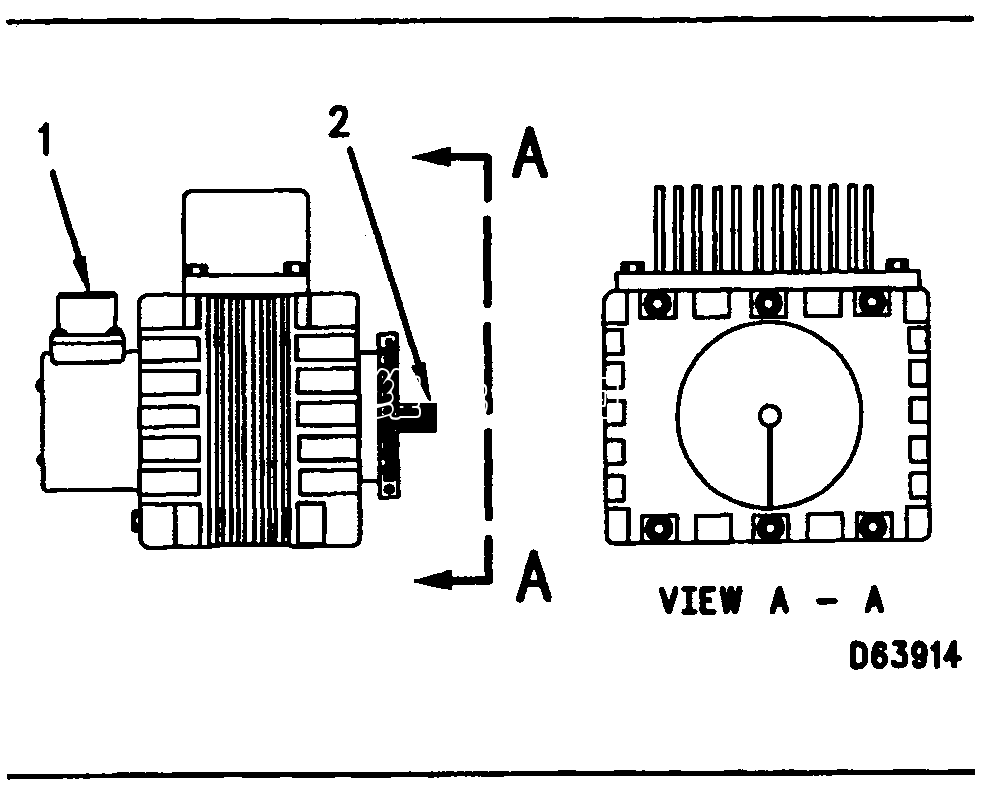

配有位置反饋的ProAct II 執行器

1.        7-栓連接器

2.        花鍵軸...........…….............0.500毫米.36(0.020英寸.36)

需要外部不間斷電源................18.32vdc(24vdc  nom英寸al)

暫態額定作用力..………………………….........6.8Nm(5Ib ft)

穩態額定作用力.…………………………..........3.4Nm(3Ib ft)

輸出軸的輸出范圍.......................…………………..75degrees

額定電壓下的更大動力消耗 (常態) .........................350瓦特
